Plataforma tsd del plano del eje XYZ

Plataforma tsd del plano del eje XYZ

El recorrido de la Plataforma tsd del plano del eje XYZ es el eje xy.± 3 mm　Z Eje ± 3 mmLa forma de la Guía es la Guía tsd, y el paralelismo es130 μm, rigidez del PAR / inclinación10,55 "/N ・cm, la precisión / rectitud del Movimiento es5 μmEs una plataforma que combina la plataforma del eje XY tsd y la Plataforma de la encimera horizontal del eje Z.

Atención:

1. se utiliza el principio de palanca en la estructura, por lo que habrá una cierta desviación entre la posición real de la encimera y la cantidad de alimentación mostrada por la escala. (cuando la cabeza diferencial es de 0,5 mm / revolución, su desviación es de aproximadamente + / - 0,02 mm)

2. el interior de la plataforma adopta una estructura de resorte, por lo que la plataforma no se puede usar boca arriba y hacia abajo.

3. se puede proporcionar una plataforma de acero inoxidable al vacío (tsds - 255 *)

4. los productos con PM al final del modelo utilizan tornillos de ajuste de precisión, tenga en cuenta que no son cabezas diferenciales Generales. El Tornillo de ajuste de precisión tiene un tono de 0,25 mm. para operar, use una llave hexagonal o una llave de mano hexagonal vendida por separado.

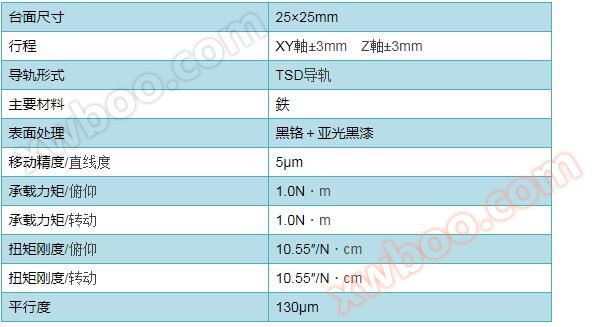

Indicadores generales:

Comparación técnica:

Datos técnicos:

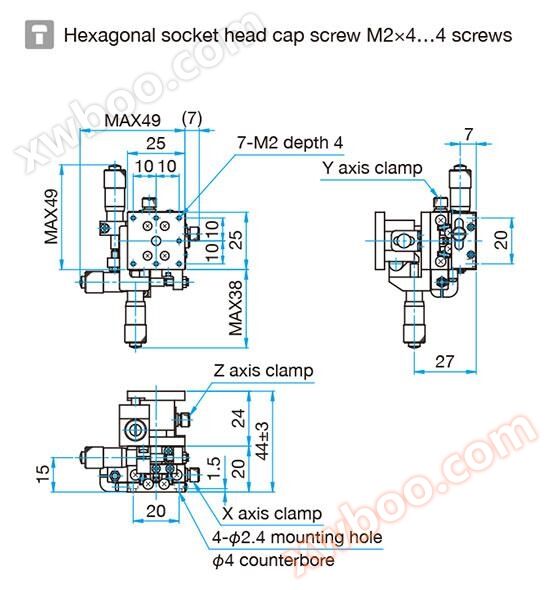

TSD-255C

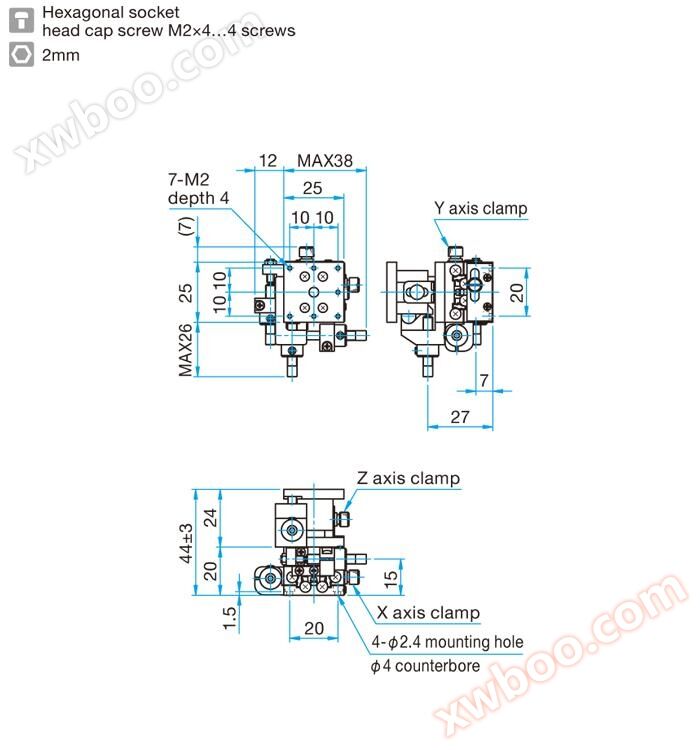

TSD-255S

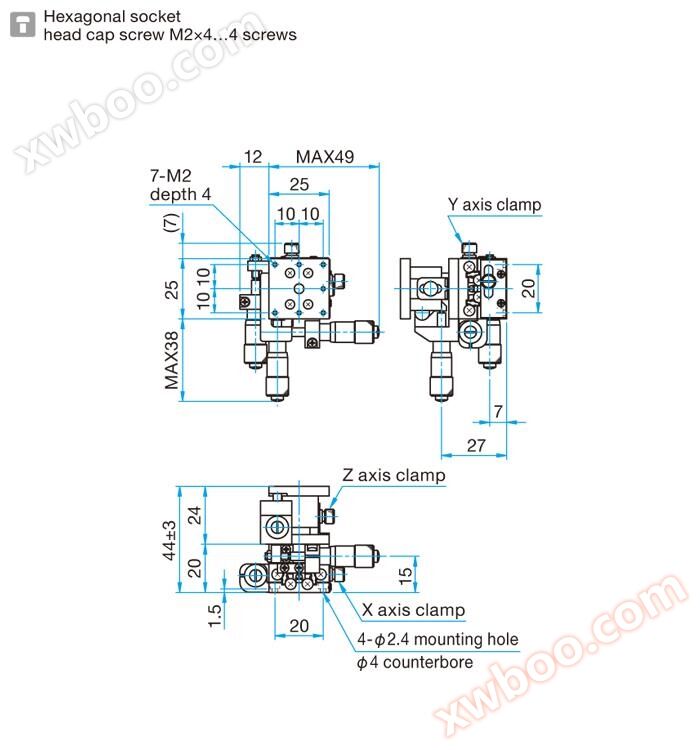

TSD-255CSR

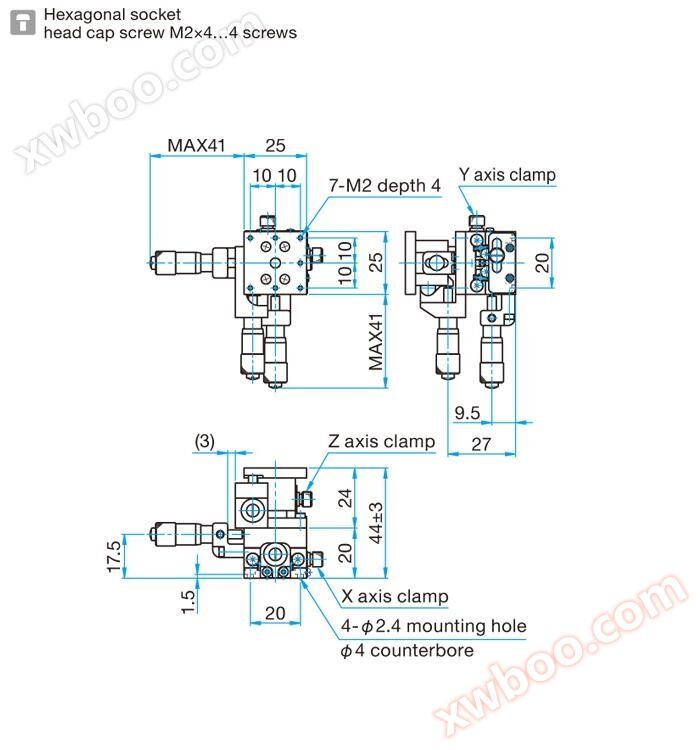

TSD-255SFP

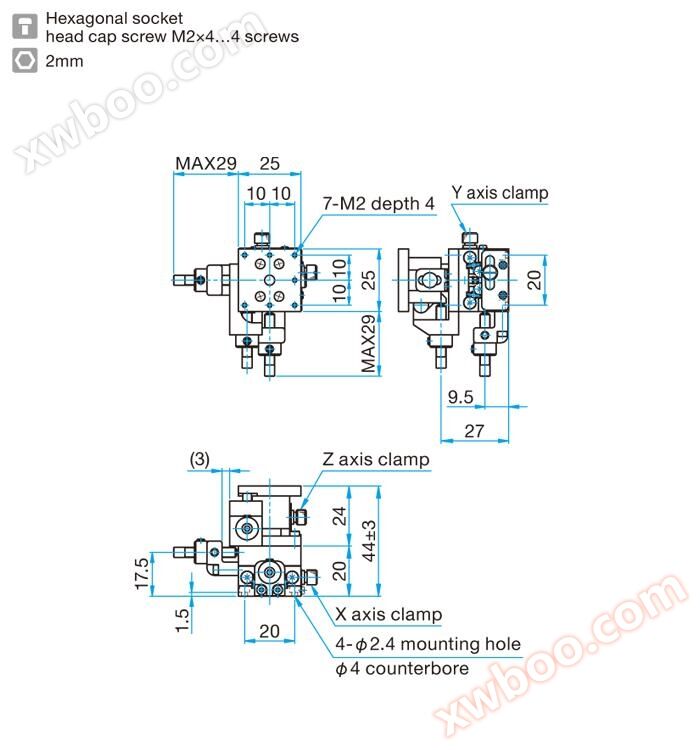

TSD-255CFP

TSD-255SRFP

Otras informaciones:
