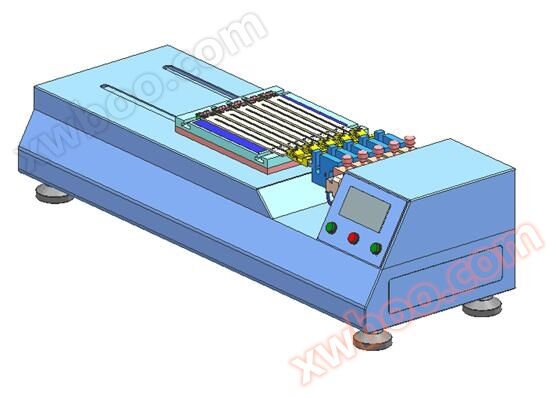

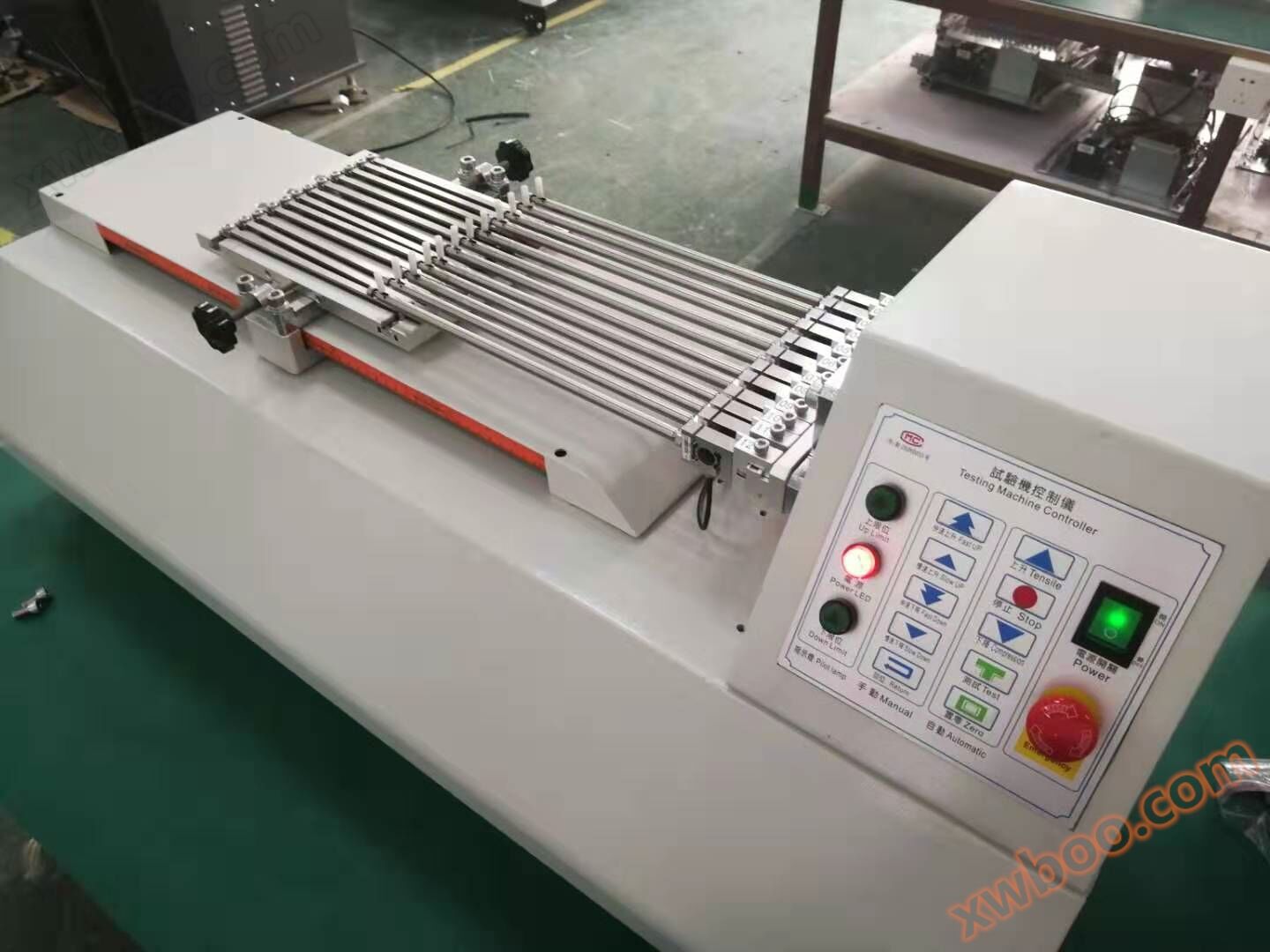

Máquina de prueba de tracción de células solares horizontales

NegociableActualización en10/06

modelo

Naturaleza del fabricante: Productores

Categoría de producto

Lugar de origen

Consulta en línea

Descripción general

Esquema de la máquina de prueba de tracción de células solares horizontales: durante la prueba de la máquina de prueba de tracción de células solares horizontales Wy - 3020s, se adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, se adopta el servomotor AC de Taiwán y el sistema de accionamiento de control, y se coopera con la Caja de Cambios haitec de Italia y la transmisión de tornillo de bola de precisión TBI de Taiwán para lograr el mejor efecto de la eficiencia de transmisión y la relación rendimiento - ruido.

Detalles del producto

Paneles solares horizontalesMáquina de prueba de tracciónVisión general:
Máquina de prueba de tracción de células solares horizontales Wy - 3020sDurante la prueba, se adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, el servomotor de ca de Taiwán y el sistema de accionamiento de control, con la transmisión de la Caja de cambios italiana haitec y el tornillo de bola de precisión TBI de taiwán, para lograr el mejor efecto de la eficiencia de transmisión y la relación rendimiento - ruido.
Esta máquina de prueba se utiliza principalmente para probar pruebas mecánicas como estiramiento y desprendimiento de células solares, y también puede probar y procesar datos de acuerdo con gb, iso, jis, astm, Din y una variedad de estándares proporcionados por el usuario.
Máquina de prueba de tracción de células solares horizontalesParámetros:
1. selección de la fuerza de prueba: 10n, 20n, 50n, 100n, 200n;
2. nivel de precisión: mejor que 0,5;
3. rango de medición de carga: 0,2% - 100% fs;
4. límite de error permitido para la indicación de la fuerza de prueba: dentro de ± 0,5% del valor indicado;
5. resolución de la fuerza de prueba: 1 / ± 500000 de la fuerza máxima de prueba;
6. rango de medición de deformación: 0,2% - 100% fs;
7. límite de error de visualización de deformación: dentro de ± 0,50% del valor de visualización;
8. resolución de deformación: 00001 mm
9. límite de error de indicación de desplazamiento: dentro de ± 0,5% de la indicación;
10. resolución de desplazamiento: 00005 mm
11. rango de ajuste de la velocidad de control de fuerza: 0,01 - 10% fs / s;
12. precisión del control de la velocidad de control de la fuerza: dentro de ± 1% del valor establecido;
13. rango de ajuste de la velocidad de deformación: 0,02 - 5% fs / s;
14. precisión del control de la velocidad de deformación: dentro de ± 1% del valor establecido;
15. rango de ajuste de la velocidad de desplazamiento: 0001 - 500mm / min
16. precisión de control de la velocidad de desplazamiento: cuando la velocidad es inferior a 5 mm / min, el valor establecido está dentro de ± 1,0%; Cuando la velocidad es ≥ 5 mm / min, está dentro de ± 0,5% del valor establecido;
17. rango de control de fuerza constante, deformación constante y desplazamiento constante: 0,5% - 100% fs;
18. precisión de control de fuerza constante, deformación constante y desplazamiento constante: cuando el valor establecido es ≥ 10% fs, el valor establecido está dentro de ± 0,1%; Cuando el valor de configuración es inferior al 10% fs, está dentro de ± 1% del valor de configuración;
19. ancho de prueba efectivo: 200 x 200 mm
20. distancia espacial de tracción efectiva: 350 mm
21. tamaño exterior de la máquina principal (l × W × h): 850 × 300 × 250 (mm)
22. fuente de alimentación utilizada: 220V 50hz 500w de una sola fase;
23. peso de la máquina: unos 50 kg;
Máquina de prueba de tracción de células solares horizontalesCaracterísticas funcionales del software de control y procesamiento de datos:
1. la tecnología avanzada de integración de chips y el sistema de adquisición y amplificación de datos diseñado profesionalmente tienen las ventajas de un alto grado de integración, estabilidad y confiabilidad, y un uso conveniente. El software de control puede obtener automáticamente datos de detección como resistencia a la tracción, resistencia al rendimiento, resistencia a la compresión, resistencia a la rotura, resistencia a la descamación, módulo de elasticidad y tasa de extensión, y la edición de fórmulas abiertas puede calcular automáticamente los resultados de fuerza, esfuerzo, desplazamiento y deformación de cualquier punto fijo durante la prueba. El control y el procesamiento de datos del proceso de prueba cumplen con los requisitos de las normas nacionales correspondientes para materiales metálicos y no metálicos.
2. modo de control: modo de control opcional, como velocidad fija, desplazamiento de posicionamiento, carga fija, tasa de aumento de carga fija, tensión fija, tasa de aumento de tensión fija, tensión fija y tasa de aumento de tensión fija;
3. limpieza automática: después del inicio de la prueba, el sistema de medición se ajusta automáticamente a cero;
4. cambio automático: cambiar automáticamente al rango adecuado de acuerdo con el tamaño de la carga para garantizar la precisión de los datos de medición;
5. memoria automática: memoria automática de datos de prueba y condiciones de prueba para eliminar la pérdida de datos causada por olvidar la memoria;
6. prueba por lotes: para las muestras con los mismos parámetros, se puede completar un lote de pruebas paso a paso después de un ajuste;
7. método de visualización: los datos y las curvas se muestran dinámicamente con el proceso de prueba;
8. recorrido de la curva: después de la finalización de la prueba, la curva se puede volver a analizar y los datos correspondientes a cada punto de la curva de prueba se pueden encontrar con el ratón;
9. selección de curvas: se pueden seleccionar curvas de estrés - tensión, fuerza - desplazamiento, fuerza - tiempo, desplazamiento - tiempo para mostrar e imprimir;
10. cambio de unidad: unidades de fuerza: (g, kg, n, lb), unidades de estrés: (kg / mm2, n / mm2, mpa, lbf / in2) unidades de desplazamiento: (m, mm, in)
11. informe de prueba: el informe de prueba se puede programar e imprimir de acuerdo con el formato requerido por el usuario, y se pueden exportar archivos word, Excel y pdf;
12. datos de prueba: potente función de consulta de datos de resultados, a través de la base de datos se puede consultar el registro de prueba histórica en cualquier momento;
13. protección de la seguridad: cuando se supera el 2% al 10% de la carga máxima, la protección de la seguridad se realiza automáticamente;
14. los indicadores de rendimiento mecánico de las muestras se pueden detectar y calcular automáticamente, o el proceso de análisis se puede intervenir manualmente para corregir los resultados del análisis automático de acuerdo con los requisitos de las normas pertinentes para mejorar la precisión de los datos;
Accesorios estándar aleatorios:
1. sensores de carga: dólares de carga de alta precisión mkcells de los Estados unidos, 5 / 6 / 9 / 12 opcionales dentro de 200n;
2. sistema de inducción de desplazamiento: un conjunto de codificadores de desplazamiento completo de inducción de codificadores fotoeléctricos de alta precisión;
3. tarjeta de adquisición de datos: una placa base de medición y control de circuito cerrado de 64 bits;
4. software de prueba: un conjunto de sistemas de medición y control de tres en uno en inglés / chino simplificado / tradicional;
5. sistema de potencia: un conjunto de servomotores de ca y sistemas de accionamiento de control en taiwán;
6. sistema de transmisión: una caja de cambios haitec en Italia y un conjunto de tornillos de bola de precisión TBI en taiwán;
7. herramientas de prueba: un conjunto de pinzas de prueba especiales para la separación de 180 grados de las hojas de batería de varias estaciones;
