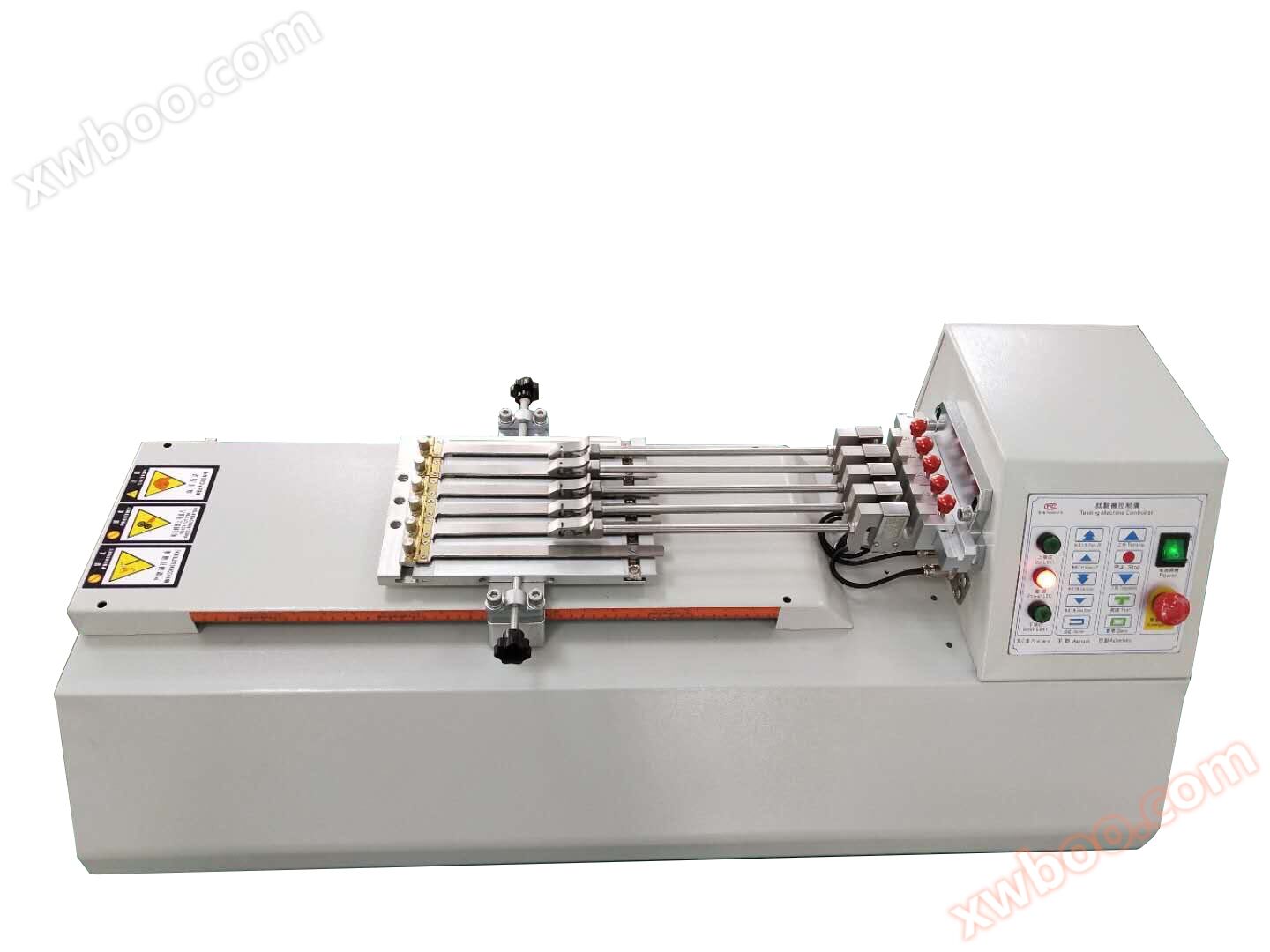

Máquina de tracción de desprendimiento de banda de soldadura horizontal

Visión general de la máquina de tracción de desprendimiento de cinturón de soldadura horizontal: modelo: Wy - 3020s máquina de tracción de desprendimiento de cinturón de soldadura horizontal adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital durante la prueba, utiliza el servomotor de ca de Taiwán y el sistema de accionamiento de control, y coopera con la Caja de cambios de haitec de Italia y la transmisión de tornillo de bola de precisión TBI de Taiwán para lograr el mejor efecto de la eficiencia de transmisión y la relación rendimiento - ruido.

---

Desprendimiento de la correa de soldadura horizontalMáquina de tracciónVisión general:

Modelo: Wy - 3020s
Máquina de tracción de desprendimiento de banda de soldadura horizontalDurante la prueba, se adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, el servomotor de ca de Taiwán y el sistema de accionamiento de control, con la transmisión de la Caja de cambios italiana haitec y el tornillo de bola de precisión TBI de taiwán, para lograr el mejor efecto de la eficiencia de transmisión y la relación rendimiento - ruido.

ElMáquina de tracciónSe utiliza principalmente para probar pruebas mecánicas como estiramiento y desprendimiento de cintas de soldadura y células solares, y también se puede probar y procesar datos de acuerdo con gb, iso, jis, astm, Din y una variedad de estándares proporcionados por el usuario.

Máquina de tracción de desprendimiento de banda de soldadura horizontalParámetros:

1. selección de la fuerza de prueba: 10n, 20n, 50n, 100n, 200n;

2. nivel de precisión: mejor que 0,5;

3. rango de medición de carga: 0,2% - 100% fs;

4. límite de error permitido para la indicación de la fuerza de prueba: dentro de ± 0,5% del valor indicado;

5. resolución de la fuerza de prueba: 1 / ± 500000 de la fuerza máxima de prueba;

6. rango de medición de deformación: 0,2% - 100% fs;

7. límite de error de visualización de deformación: dentro de ± 0,50% del valor de visualización;

8. resolución de deformación: 00001 mm

9. límite de error de indicación de desplazamiento: dentro de ± 0,5% de la indicación;

10. resolución de desplazamiento: 00005 mm

11. rango de ajuste de la velocidad de control de fuerza: 0,01 - 10% fs / s;

12. precisión del control de la velocidad de control de la fuerza: dentro de ± 1% del valor establecido;

13. rango de ajuste de la velocidad de deformación: 0,02 - 5% fs / s;

14. precisión del control de la velocidad de deformación: dentro de ± 1% del valor establecido;

15. rango de ajuste de la velocidad de desplazamiento: 0001 - 500mm / min

16. precisión de control de la velocidad de desplazamiento: cuando la velocidad es inferior a 5 mm / min, el valor establecido está dentro de ± 1,0%; Cuando la velocidad es ≥ 5 mm / min, está dentro de ± 0,5% del valor establecido;

17. rango de control de fuerza constante, deformación constante y desplazamiento constante: 0,5% - 100% fs;

18. precisión de control de fuerza constante, deformación constante y desplazamiento constante: cuando el valor establecido es ≥ 10% fs, el valor establecido está dentro de ± 0,1%; Cuando el valor de configuración es inferior al 10% fs, está dentro de ± 1% del valor de configuración;

19. ancho de prueba efectivo: 200 x 200 mm

20. distancia espacial de tracción efectiva: 350 mm

21. tamaño exterior de la máquina principal (l × W × h): 850 × 300 × 250 (mm)

22. fuente de alimentación utilizada: 220V 50hz 500w de una sola fase;

23. peso de la máquina: unos 50 kg;

Máquina de tracción de desprendimiento de banda de soldadura horizontalCaracterísticas funcionales del software de control y procesamiento de datos:

1. la tecnología avanzada de integración de chips y el sistema de adquisición y amplificación de datos diseñado profesionalmente tienen las ventajas de un alto grado de integración, estabilidad y confiabilidad, y un uso conveniente. El software de control puede obtener automáticamente datos de detección como resistencia a la tracción, resistencia al rendimiento, resistencia a la compresión, resistencia a la rotura, resistencia a la descamación, módulo de elasticidad y tasa de extensión, y la edición de fórmulas abiertas puede calcular automáticamente los resultados de fuerza, esfuerzo, desplazamiento y deformación de cualquier punto fijo durante la prueba. El control y el procesamiento de datos del proceso de prueba cumplen con los requisitos de las normas nacionales correspondientes para materiales metálicos y no metálicos.

2. modo de control: modo de control opcional, como velocidad fija, desplazamiento de posicionamiento, carga fija, tasa de aumento de carga fija, tensión fija, tasa de aumento de tensión fija, tensión fija y tasa de aumento de tensión fija;

3. limpieza automática: después del inicio de la prueba, el sistema de medición se ajusta automáticamente a cero;

4. cambio automático: cambiar automáticamente al rango adecuado de acuerdo con el tamaño de la carga para garantizar la precisión de los datos de medición;

5. memoria automática: memoria automática de datos de prueba y condiciones de prueba para eliminar la pérdida de datos causada por olvidar la memoria;

6. prueba por lotes: para las muestras con los mismos parámetros, se puede completar un lote de pruebas paso a paso después de un ajuste;

7. método de visualización: los datos y las curvas se muestran dinámicamente con el proceso de prueba;

8. recorrido de la curva: después de la finalización de la prueba, la curva se puede volver a analizar y los datos correspondientes a cada punto de la curva de prueba se pueden encontrar con el ratón;

9. selección de curvas: se pueden seleccionar curvas de estrés - tensión, fuerza - desplazamiento, fuerza - tiempo, desplazamiento - tiempo para mostrar e imprimir;

10. cambio de unidad: unidades de fuerza: (g, kg, n, lb), unidades de estrés: (kg / mm2, n / mm2, mpa, lbf / in2) unidades de desplazamiento: (m, mm, in)

11. informe de prueba: el informe de prueba se puede programar e imprimir de acuerdo con el formato requerido por el usuario, y se pueden exportar archivos word, Excel y pdf;

12. datos de prueba: potente función de consulta de datos de resultados, a través de la base de datos se puede consultar el registro de prueba histórica en cualquier momento;

13. protección de la seguridad: cuando se supera el 2% al 10% de la carga máxima, la protección de la seguridad se realiza automáticamente;

14. los indicadores de rendimiento mecánico de las muestras se pueden detectar y calcular automáticamente, o el proceso de análisis se puede intervenir manualmente para corregir los resultados del análisis automático de acuerdo con los requisitos de las normas pertinentes para mejorar la precisión de los datos;

Máquina de tracciónAccesorios estándar:

1. sensores de carga: dólares de carga de alta precisión mkcells de los Estados unidos, 5 / 6 / 9 / 12 opcionales dentro de 200n;

2. sistema de inducción de desplazamiento: un conjunto de codificadores de desplazamiento completo de inducción de codificadores fotoeléctricos de alta precisión;

3. tarjeta de adquisición de datos: una placa base de medición y control de circuito cerrado de 64 bits;

4. software de prueba: un conjunto de sistemas de medición y control de tres en uno en inglés / chino simplificado / tradicional;

5. sistema de potencia: un conjunto de servomotores de ca y sistemas de accionamiento de control en taiwán;

6. sistema de transmisión: una caja de cambios haitec en Italia y un conjunto de tornillos de bola de precisión TBI en taiwán;

7. herramientas de prueba: un conjunto de pinzas de prueba especiales para la separación de 180 grados de las hojas de batería de varias estaciones;
