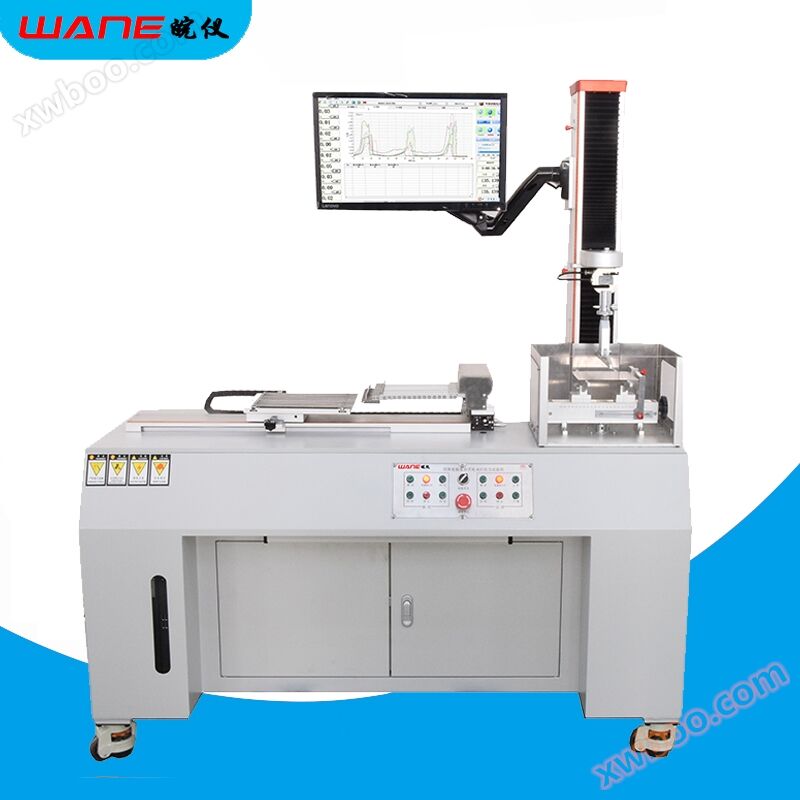

Máquina de prueba de tracción de batería horizontal multifuncional Wy - 3020s - T1

Modelo de máquina de prueba de tracción de placa de batería horizontal multifuncional Wy - 3020s - t1: visión general del producto Wy - 3020s - t1: durante la prueba de la máquina de prueba de tracción de placa de batería horizontal multifuncional, se utiliza un control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, un servomotor AC y un sistema de accionamiento de control, equipado con una caja de cambios haitec italiana y una transmisión de tornillo de bola de precisión TBI taiwanesa para lograr el mejor efecto de eficiencia de transmisión y relación calidad - ruido.

Placa de batería horizontal multifuncional Wy - 3020s - T1Máquina de prueba de tracción

Modelo: Wy - 3020s - T1

Resumen del producto:

Máquina de prueba de tracción de batería horizontal multifuncionalDurante la prueba, se adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, el servomotor AC y el sistema de accionamiento de control, con la transmisión de la Caja de cambios haitec en Italia y el tornillo de bola de precisión TBI en taiwán, para lograr el mejor efecto de la eficiencia de transmisión y la relación rendimiento - ruido.

La máquina de prueba se utiliza principalmente para probar muestras de módulos fotovoltaicos solares y productos adhesivos: pruebas mecánicas de precisión como tracción, desprendimiento, resistencia a la flexión, compresión y desgarro. Con el rápido desarrollo de la industria fotovoltaica solar, los requisitos de las células fotovoltaicas para la tecnología de medición continúan mejorando, los requisitos para la practicidad, conveniencia, integración e inteligencia de los equipos de detección están aumentando día a día, por lo que actualizamos la nueva generación de productos, la nueva generación de productos incorpora conceptos de diseño humanizados, optimiza el diseño estructural, Mejora el control preciso, hace que la detección sea más fácil, una vez que se pueden realizar 20 pruebas de prueba de puerta principal, no sólo acorta el tiempo de carga y prueba, sino que también ahorra una gran cantidad de costos laborales, mejora en gran medida la eficiencia de la detección, la misma pieza de batería de prueba puede aumentar al menos 10 a 12 veces la velocidad de las pruebas de un solo grupo, cumpliendo plenamente con los principales mercados existentes.22 rejillas, 16 rejillas, 12 rejillas, 9 rejillas, 5 rejillasLos requisitos de prueba de las pastillas de batería, el procesamiento rápido de datos de múltiples segmentos, pero también compatible con las pruebas de productos de varios componentes, la generación directa de informes de prueba de diferentes requisitos de prueba, para brindar a los clientes una experiencia de prueba más conveniente, el almacenamiento de datos de un solo dato independiente, la consulta sigue el lote anterior de búsqueda de grupos múltiples.

Máquina de prueba de tracción de batería horizontal multifuncionalPrincipales parámetros técnicos:

1. selección de la fuerza de prueba: 5 kg, 10 kg, 20 kg, 50 kg, 100 kg, 200 kg;

2. nivel de precisión: mejor que 0,5;

3. rango de medición de carga: 0,2% - 100% fs;

4. límite de error permitido para la indicación de la fuerza de prueba: dentro de ± 0,5% del valor indicado;

5. resolución de la fuerza de prueba: 1 / ± 500000 de la fuerza máxima de prueba, la resolución de todo el proceso no se detendrá;

6. rango de medición de deformación: 0,2% - 100% fs;

7. límite de error de visualización de deformación: dentro de ± 0,50% del valor de visualización;

8. resolución de deformación: 00001 mm

9. límite de error de indicación de desplazamiento: dentro de ± 0,5% de la indicación;

10. resolución de desplazamiento: 00005 mm

11. rango de ajuste de la velocidad de control de fuerza: 0,01 - 10% fs / s;

12. precisión del control de la velocidad de control de la fuerza: dentro de ± 1% del valor establecido;

13. rango de ajuste de la velocidad de deformación: 0,02 - 5% fs / s;

14. precisión del control de la velocidad de deformación: dentro de ± 1% del valor establecido;

15. rango de ajuste de la velocidad de desplazamiento: 0001 - 500mm / min

16. precisión de control de la velocidad de desplazamiento: cuando la velocidad es inferior a 5 mm / min, el valor establecido está dentro de ± 1,0%; Cuando la velocidad es ≥ 5 mm / min, está dentro de ± 0,5% del valor establecido;

17. rango de control de fuerza constante, deformación constante y desplazamiento constante: 0,5% - 100% fs;

18. precisión de control de fuerza constante, deformación constante y desplazamiento constante: cuando el valor establecido es ≥ 10% fs, el valor establecido está dentro de ± 0,1%; Cuando el valor de configuración es inferior al 10% fs, está dentro de ± 1% del valor de configuración;

19. ancho de prueba efectivo: 230 × 230 mm

20. distancia efectiva del espacio de tracción: 560 mm (parte de prueba de desprendimiento de la batería)

21. distancia efectiva del espacio de tracción: 700mm (parte de prueba del componente vertical)

22. tamaño exterior de la máquina principal (l × W × h): 1400 × 580 × 1700 (mm)

23. fuente de alimentación utilizada: 220V 50hz 500w de una sola fase;

24. peso de la máquina: unos 120 kg;

Máquina de prueba de tracción de batería horizontal multifuncionalDescripción funcional

I. parte de la prueba de desprendimiento de la batería

1. gran plataforma de pruebas: puede satisfacer las pruebas de instalación de varias especificaciones de baterías de los principales fabricantes de componentes del mercado actual.

2. placa de calentamiento:

Se puede instalar una placa de calefacción eléctrica opcional para cumplir con las condiciones de temperatura específicas;

3. dispositivos anticolisión:

La Plataforma de instalación de muestras añade un dispositivo anticolisión especial, que puede proteger eficazmente el impacto entre la Plataforma de muestras y la plantilla, y puede detectar el impacto de manera inteligente, controlar el funcionamiento del equipo en línea y proteger los sensores.

4. diseñar cuidadosamente los detalles de la prueba

En muchos años de práctica de aplicación de la industria, este equipo ha diseñado cuidadosamente los accesorios de prueba del equipo y los componentes de instalación y ajuste de sensores:

A、 Ajuste de altura de la pinza de prueba para adaptarse a la prueba de la placa de batería de diferentes especificaciones;

B、 Ajustar el ángulo horizontal de la pinza de prueba y obtener el ángulo de prueba de desprendimiento más adecuado para la prueba puede estar más cerca de la dirección de fuerza en el uso real del estilo, y los datos son más precisos;

C、 El ajuste de la posición del sensor de cursor es más conveniente al reemplazar el tipo de trabajo de prueba;

D、 Las pinzas de mini prueba especiales son convenientes para sujetar, y las estaciones de trabajo con pequeñas distancias también son adecuadas para sujetar muestras de bandas de soldadura cortas más fácilmente.

II. parte de prueba de componentes verticales

La parte vertical tiene funciones completas, es compatible con una variedad de pruebas de productos y es conveniente reemplazar los tipos de pruebas:

1. se puede utilizar para probar la prueba de resistencia a la flexión de las hojas de la batería, que se puede aplicar a diferentes especificaciones de las hojas de la batería (se puede aplicar a varias hojas de la batería de varios tamaños dentro de 230mm * 230mm) prueba de resistencia a la flexión de tres y cuatro puntos, y el tamaño del tramo se puede ajustar libremente;

2. se puede utilizar para la prueba de resistencia al rendimiento de tracción de la banda de soldadura (banda de soldadura redonda, banda de soldadura plana);

3. se puede utilizar para la prueba de desprendimiento de la placa trasera Eva (adecuado para el tamaño de la placa trasera dentro de 200 mm * 200 mm);

4. se puede utilizar para la prueba de fuerza de tracción de la Caja de conexiones, etc.

Características funcionales del software:

1. la tecnología avanzada de integración de chips y el sistema de adquisición y amplificación de datos diseñado profesionalmente tienen las ventajas de un alto grado de integración, estabilidad y confiabilidad, y un uso conveniente. El software de control puede obtener automáticamente datos de detección como resistencia a la tracción, resistencia al rendimiento, resistencia a la compresión, resistencia a la rotura, resistencia a la descamación, módulo de elasticidad y tasa de extensión, y la edición de fórmulas abiertas puede calcular automáticamente los resultados de fuerza, esfuerzo, desplazamiento y deformación de cualquier punto fijo durante la prueba. El control y el procesamiento de datos del proceso de prueba cumplen con los requisitos de las normas nacionales correspondientes para materiales metálicos y no metálicos.

2. modo de control: modo de control opcional, como velocidad fija, desplazamiento de posicionamiento, carga fija, tasa de aumento de carga fija, tensión fija, tasa de aumento de tensión fija, tensión fija y tasa de aumento de tensión fija;

3. limpieza automática: después del inicio de la prueba, el sistema de medición se ajusta automáticamente a cero;

4. cambio automático: cambiar automáticamente al rango adecuado de acuerdo con el tamaño de la carga para garantizar la precisión de los datos de medición;

5. memoria automática: memoria automática de datos de prueba y condiciones de prueba para eliminar la pérdida de datos causada por olvidar la memoria;

6. prueba por lotes: para las muestras con los mismos parámetros, se puede completar un lote de pruebas paso a paso después de un ajuste;

7. método de visualización: los datos y las curvas se muestran dinámicamente con el proceso de prueba;

8. recorrido de la curva: después de la finalización de la prueba, la curva se puede volver a analizar y los datos correspondientes a cada punto de la curva de prueba se pueden encontrar con el ratón;

9. selección de curvas: se pueden seleccionar curvas de estrés - tensión, fuerza - desplazamiento, fuerza - tiempo, desplazamiento - tiempo para mostrar e imprimir;

10. cambio de unidad: unidades de fuerza: (g, kg, n, lb), unidades de estrés: (kg / mm2, n / mm2, mpa,

Lbf / in2) unidades de desplazamiento: (m, mm, in)

11. informe de prueba: el informe de prueba se puede programar e imprimir de acuerdo con el formato requerido por el usuario, y se pueden exportar archivos word, Excel y pdf;

12. datos de prueba: potente función de consulta de datos de resultados, a través de la base de datos se puede consultar el registro de prueba histórica en cualquier momento;

13. protección de la seguridad: cuando se supera el 2% al 10% de la carga máxima, la protección de la seguridad se realiza automáticamente;

14. los indicadores de rendimiento mecánico de las muestras se pueden detectar y calcular automáticamente, o el proceso de análisis se puede intervenir manualmente para corregir los resultados del análisis automático de acuerdo con los requisitos de las normas pertinentes para mejorar la precisión de los datos;

Accesorios estándar aleatorios:

número		Nombre Decir	Regulación Cuadrícula	cantidad
Componentes institucionales principales	001	Sensor de carga	Estados Unidos mkcells 50n dólar de carga de alta precisión	Veinte
	002	Sensor de carga	Estados Unidos mkcells 1000n dólar de carga de alta precisión	uno
	003	Sistema de inducción de desplazamiento	Codificación fotoeléctrica: 2000hz	uno
	004	Sistema de potencia	Servomotor AC	Dos juegos
	005	Controlador de potencia	Servomotor	Dos juegos
	006	Sistema de transmisión	Taiwán TBI molienda de precisión tornillo de bola	Dos juegos
	007	reductor de velocidad	Italia haitecReductor de control central de precisión	Dos juegos
	008	Rodamientos de transmisión	Rodamientos importados de alta resistencia	Seis juegos
Sistema de control	009	Aparatos eléctricos de control	Componentes eléctricos automatizados importados	Un conjunto
	010	Controlar la placa base	Placa base de control de medición de circuito cerrado de 20 canales de 64 bits th2000	Un conjunto
	011	Controlar la placa base	Placa base de control de medición de circuito cerrado de canal único de 64 bits th2000	Un conjunto
	012	Software de prueba	Sistema de medición y control especial para baterías de 20 canales top - Test	Un conjunto
Otros anexos	013	Herramientas de prueba	Herramienta de prueba de desprendimiento de 180 grados de placa de batería de 20 puertas	Un conjunto
	014	Herramientas de prueba	Herramienta de prueba de tracción de la correa de soldadura	Un conjunto
	015	Herramientas de prueba	Herramienta de prueba de tracción de confluencia (caja de unión)	Un conjunto
	016	Sistema de procesamiento de datos	Computadoras comerciales de Lenovo	Un conjunto
Información de fábrica	017	Instrucciones de operación	Instrucciones de operación, instrucciones de operación de la máquina y el software	Una copia
	018	Certificado de garantía de calidad del producto	Instrucciones de garantía de calidad de los productos de fábrica	Una copia
	019	Certificado de inspección de fábrica	Formulario de registro de inspección de fábrica	Una copia
	020	Certificado de fábrica	Señalización de conformidad de la inspección de fábrica	Una copia
	021	Lista de configuración del equipo	Lista de accesorios clave	Una copia
	022	Disco de software	CD - ROM de instalación de software top - Test 20, versión electrónica de las instrucciones	Una copia
