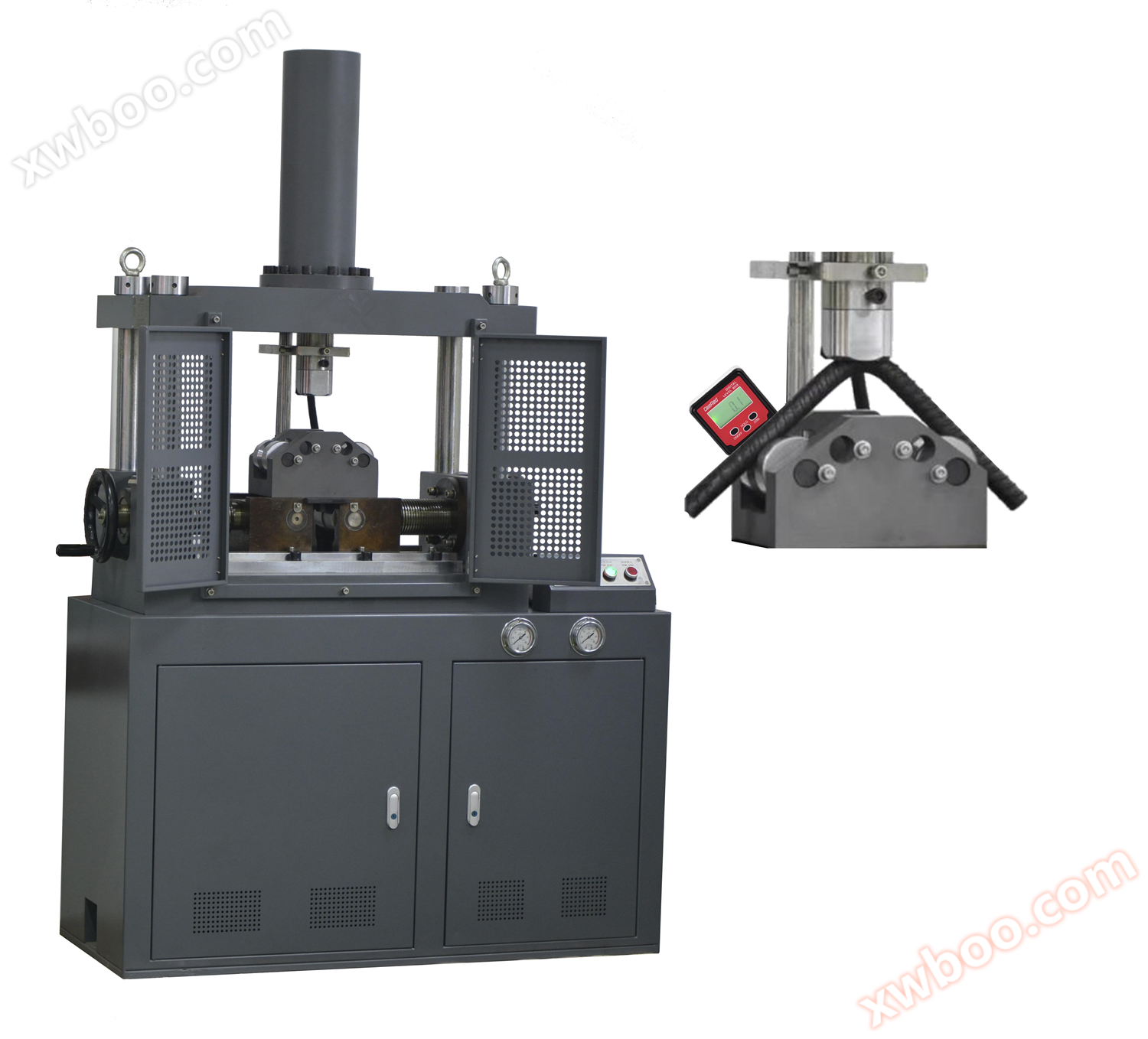

Máquina de prueba de flexión positiva e inversa de barras de acero verticales

Modelo de máquina de prueba de flexión positiva e inversa de barras de acero verticales: la nueva máquina de prueba de flexión de barras de acero estándar GW - 400c está impulsada por una fuente de energía hidráulica, que consta de tres partes: la máquina de prueba principal, la fuente de energía hidráulica (fuente de energía hidráulica) y la cabeza de presión de flexión estándar, con una fuerza máxima de prueba de 300kn.

---

Máquina de prueba de flexión positiva e inversa de barras de acero verticales
Modelo: GW - 400c

Nuevos estándaresMáquina de prueba de flexión de barras de aceroSe utiliza la unidad de fuente de energía hidráulica, que consta de tres partes: la máquina principal de prueba, la fuente de aceite (fuente de energía hidráulica) y la cabeza de presión curvada estándar, con una fuerza máxima de prueba de 300kn.
La máquina de prueba de flexión de barras de acero se utiliza para la prueba de flexión de materiales metálicos como barras, placas y acero roscado para la construcción. la máquina de prueba utiliza cilindros hidráulicos bidireccionales para cargar, ajustar la distancia entre los rodillos de apoyo a través de ruedas de mano y puede bloquear automáticamente.
Máquina de prueba de flexión positiva e inversa de barras de acero verticalesCaracterísticas:
1. la máquina de prueba de flexión de barras de acero es una estructura de marco de cuatro columnas, el cilindro principal de aceite está colocado en la parte superior, y la estructura principal está compuesta por una fuente de aceite, una caja, un cilindro de aceite, un pistón, un componente de rodillo de rueda, una barra lisa, una viga superior y otras piezas.
2. la máquina de prueba de flexión de barras de acero adopta un cilindro bidireccional de alta estanqueidad, que es eficiente y duradero.
3. el diseño de la máquina de prueba de flexión de barras de acero tiene plenamente en cuenta la belleza, la conveniencia y la seguridad. por ejemplo, las piezas estructurales principales están hechas de hierro dúctil procesado con precisión, y toda la máquina tiene una fuerte rigidez y buena estabilidad; La altura de la Mesa de trabajo es de 800mm para facilitar la recogida y colocación de muestras; La plataforma está equipada con una red de protección de alta tenacidad para formar un aislamiento entre el espacio de prueba y el operador, lo que puede garantizar efectivamente la seguridad del operador; La superficie de la barra Lisa está recubierta de cromo y pulida, con alta dureza, resistencia al desgaste, belleza y óxido;
4. la distancia entre los rodillos de apoyo se ajusta sacudiendo la rueda de mano para conducir el tornillo. después de ajustar la distancia, el bloqueo automático de los rodillos de apoyo no necesita ser apretado, lo que facilita la operación y reduce en gran medida la intensidad de trabajo.
5. la cabeza de presión de flexión es un producto de apoyo diseñado para la norma nacional GB / t232 - 2010 "métodos de prueba de flexión de materiales metálicos". Este producto es una herramienta especial necesaria en la prueba de flexión de barras de acero, y el método de reemplazo es fácil de insertar.
Máquina de prueba de flexión positiva e inversa de barras de acero verticalesCriterios:
GB / t232 - 2010 "métodos de prueba de flexión de materiales metálicos"
GB / T 1499.2-2007 "acero para hormigón armado parte 2: barras de acero laminadas en caliente"
GB / T 1499.2-2018 "acero para hormigón armado parte 2: acero laminado en caliente con costillas"
GB / t28900 - 2012 "métodos de prueba de materiales de acero para hormigón armado"
Máquina de prueba de flexión positiva e inversa de barras de acero verticalesParámetros:
1. empuje máximo: 300kn;
2. modo de visualización: pantalla de ángulo;
3. itinerario de trabajo: 300mm;
4. presión máxima de trabajo: 25 mpa;
5. rango de ángulo de flexión: 0 - 90 ° 0 - 180 ° hacia adelante y 20 ° hacia atrás;
6. diámetro de la muestra redonda doblada: 0 6 - 0 50mm (con barra de acero e phi6 - 32 mm);
7. diámetro de la cabeza de presión doblada: 0 6 - 0 128 mm (se puede agregar);
8. distancia máxima entre los rodillos de apoyo: 300 mm;
9. velocidad de carga del cilindro: unos 120 mm / min;
10. tamaño exterior de la máquina principal: 1200 mm × 550 mm × 2000 mm;
11. potencia de toda la máquina: 1,1 kw;
12. peso del motor principal: unos 1.100 kg;
Máquina de prueba de flexiónConfiguración:
Marco principal de la máquina de prueba de flexión GW - 400c, cilindro bidireccional de alta eficiencia;
Conjunto de cabezales de flexión estándar:
1. número de cabezas de presión: 32;
2. número de asientos de cabeza: 4
3. diámetro de la cabeza de presión (mm): 6 - 128;
4. ámbito de aplicación: barras de acero de 6 - 32 mm de diámetro;
5. peso (kg): peso neto 45; El peso total es de 50;
6. tamaño del embalaje: 650 mm x 370 mm x 135 mm
Nota: la cabeza de presión doblada no contiene la cabeza de presión de más de Φ140 especificaciones, si el usuario lo necesita, se puede pedir por separado;
Un conjunto de dispositivos de flexión inversa;
Un conjunto de redes de protección.
