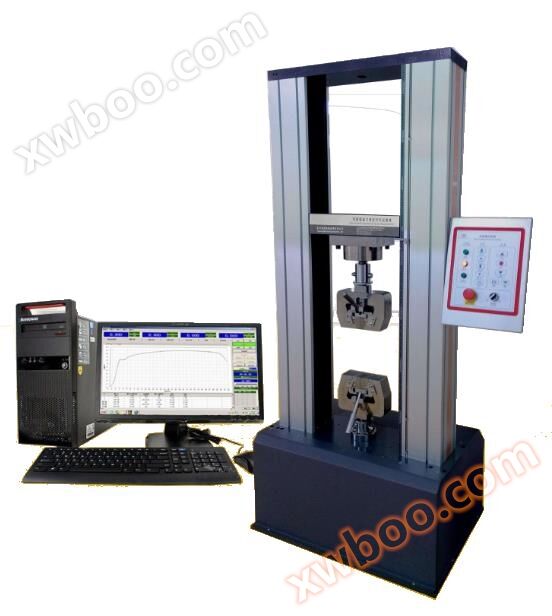

Máquina de prueba de material universal servomotor Wy - 5000s

NegociableActualización en10/06

modelo

Naturaleza del fabricante: Productores

Categoría de producto

Lugar de origen

Consulta en línea

Descripción general

Visión general de la máquina de prueba de materiales servomotores universales: durante la prueba de la máquina de prueba de materiales servomotores Wy - 5000s, se adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, y se adopta el sistema de accionamiento servomotor importado, la transmisión de tornillo de bola de precisión de taiwán, el sensor de alta precisión y La nueva generación de sistemas de medición y control para garantizar efectivamente la precisión y estabilidad de la medición del producto.

Detalles del producto

Resumen de la máquina de prueba de materiales servomotores:
Máquina de prueba de materiales universales servomotores Wy - 5000sDurante la prueba, se adopta el control de circuito cerrado de fuerza, desplazamiento y velocidad totalmente digital, y se adopta el sistema de servomotores importados, la transmisión de tornillo de bola de precisión de taiwán, el sensor de alta precisión y el sistema de medición y control de nueva generación para garantizar efectivamente la precisión y estabilidad de la medición del producto.
Esta máquina de prueba se utiliza principalmente para detectar las propiedades físicas de tracción, compresión, desprendimiento, desgarro, flexión, flexión de tres puntos, cizallamiento y rotura de productos metálicos y no metálicos. Al mismo tiempo, se pueden realizar pruebas y procesamiento de datos de acuerdo con gb, iso, jis, astm, Din y una variedad de estándares proporcionados por el usuario.
Esta máquina de prueba es ampliamente utilizada en la inspección y análisis de materiales en materiales metálicos, materiales no metálicos, accesorios de automóviles y motocicletas, sujetadores, aeroespacial, herramientas de hardware, fundición metalúrgica y otras industrias. Los datos de prueba son precisos y el rendimiento es estable, y es un instrumento experimental ideal para laboratorios empresariales, instituciones de enseñanza superior e instituciones de investigación científica.

Parámetros técnicos de la máquina de prueba de materiales SERVOMOTORES:
1. carga máxima: 100 kn;
2. la carga es opcional: 10 kn, 20 kn, 30 kn, 50 kn, 50 kn;
3. precisión de medición: mejor que 0,5
4. rango de medición de carga: 0,5% - 100% fs;
5. límite de error permitido para la indicación de la fuerza de prueba: dentro de ± 0,5% del valor indicado;
6. resolución de la fuerza de prueba: 1 / ± 500000 de la fuerza máxima de prueba;
7. rango de medición de deformación: 0,2% - 100% fs;
8. límite de error de visualización de deformación: dentro de ± 0,50% del valor de visualización;
9. resolución de deformación: 1 / 10000 de la deformación máxima
10. límite de error de indicación de desplazamiento: dentro de ± 0,5% de la indicación;
11. resolución de desplazamiento: 0,1 micras
12. rango de ajuste de la velocidad de control de fuerza: 0,01 - 10% fs / s;
13. precisión del control de la velocidad de control de la fuerza: dentro de ± 1% del valor establecido;
14. rango de ajuste de la velocidad de deformación: 0,02 - 5% fs / s;
15. precisión del control de la velocidad de deformación: dentro de ± 0,5% del valor establecido;
16. rango de ajuste de la velocidad de desplazamiento: 0001 - 500mm / min
17. precisión de control de la velocidad de desplazamiento: cuando la velocidad es inferior a 5 mm / min, el valor establecido está dentro de ± 0,5%; Cuando la velocidad es ≥ 5 mm / min, está dentro de ± 0,2% del valor establecido;
18. rango de control de fuerza constante, deformación constante y desplazamiento constante: 0,5% - 100% fs;
19. precisión de control de fuerza constante, deformación constante y desplazamiento constante: cuando el valor de ajuste es ≥ 10% fs, el valor de ajuste está dentro de ± 0,1%; Cuando el valor de configuración es inferior al 10% fs, está dentro de ± 1% del valor de configuración;
20. ancho de prueba efectivo: 500mm (no limitado antes y después)
21. distancia efectiva del espacio de estiramiento: 1100 mm (cuando no se instala el aparato de prueba)
22. tamaño exterior de la máquina principal (l × W × h): 1035 × 460 × 2250 (mm)
23. fuente de alimentación utilizada: 220V 50hz 2kw de una sola fase
24. peso de la máquina: unos 580 kg;

Máquina de prueba de material universal ServomotorCaracterísticas funcionales:
1. la tecnología avanzada de integración de chips y el sistema de adquisición y amplificación de datos diseñado profesionalmente tienen las ventajas de un alto grado de integración, estabilidad y confiabilidad, y un uso conveniente. El software de control puede lograr la búsqueda automática.Resistencia a la tracción、Límite elástico、Resistencia a la rotura, módulo de elasticidad、ExtensiónY otros datos de detección,Edición de fórmulas abiertasPuede calcular automáticamente los resultados de los datos de fuerza, estrés, desplazamiento y deformación de cualquier punto fijo durante la prueba. El control y el procesamiento de datos del proceso de prueba cumplen con los requisitos de las normas nacionales correspondientes para materiales metálicos y no metálicos.
2. modo de control:Los métodos de control, como la velocidad fija, el desplazamiento de posicionamiento, la carga fija, la tasa de aumento de la carga fija, la tensión fija, la tasa de aumento de la tensión fija, la tensión fija y la tasa de aumento de la tensión fija, son opcionales;
3. limpieza automática: después del inicio de la prueba, el sistema de medición se ajusta automáticamente a cero;
4. cambio automático: cambiar automáticamente al rango adecuado de acuerdo con el tamaño de la carga para garantizar la precisión de los datos de medición;
5. memoria automática: memoria automática de datos de prueba y condiciones de prueba para eliminar la pérdida de datos causada por olvidar la memoria;
6. prueba por lotes: para las muestras con los mismos parámetros, se puede completar un lote de pruebas paso a paso después de un ajuste;
7. método de visualización: los datos y las curvas se muestran dinámicamente con el proceso de prueba;
8. recorrido de la curva: después de la finalización de la prueba, la curva se puede volver a analizar y los datos correspondientes a cada punto de la curva de prueba se pueden encontrar con el ratón;
9. selección de curvas: se pueden seleccionar curvas de estrés - tensión, fuerza - desplazamiento, fuerza - tiempo, desplazamiento - tiempo para mostrar e imprimir;
10. cambio de unidad: unidades de fuerza: (g, kg, n, lb), unidades de estrés: (kg / mm2, n / mm2, mpa, lbf / in2) unidades de desplazamiento: (m, mm, in)
11. informe de prueba: el informe de prueba se puede programar e imprimir de acuerdo con el formato requerido por el usuario, y se puede exportar el archivo excel;
12. protección de la seguridad: cuando se supera el 2% al 10% de la carga máxima, se realiza automáticamente la protección de la seguridad, la protección contra sobrecarga y parada, y la protección de límite;
13. los indicadores de rendimiento mecánico de las muestras se pueden detectar y calcular automáticamente, o el proceso de análisis se puede intervenir manualmente para corregir los resultados del análisis automático de acuerdo con los requisitos de las normas pertinentes para mejorar la precisión de los datos;

Accesorios estándar aleatorios:
1. sensores de carga:Estados UnidosMKCELLSElemento de carga de alta precisión, 50 kN uno;
2. sistema de inducción de desplazamiento: alta precisiónCodificadores fotoeléctricosUn conjunto de codificadores de desplazamiento de inducción;
3. tarjeta de adquisición de datos: una placa base de medición y control de circuito cerrado de 64 bits th2000;
4. software de prueba: tm2101 un conjunto de sistemas de medición y control en inglés / chino simplificado / tradicional;
5. sistema de energía:Servomotor de ca y sistema de accionamiento de control de TaiwánUn conjunto;
6. sistema de transmisión:Italia haitecUna caja de cambios y un conjunto de tornillos de bola de precisión TBI de taiwán;
7. herramientas de prueba: formular un conjunto de herramientas de prueba de acuerdo con las muestras del cliente;
