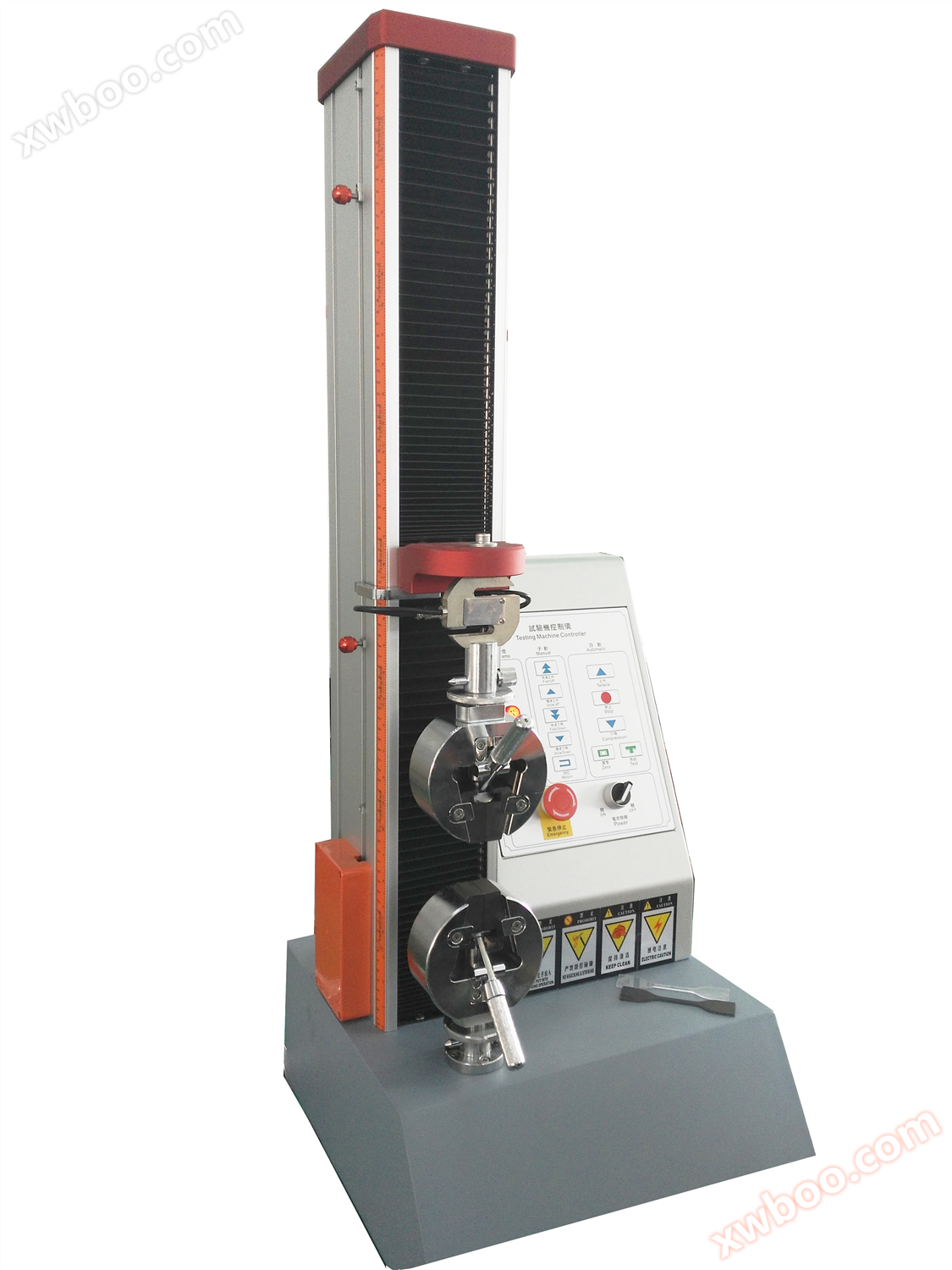

Máquina de prueba de tracción electrónica de una sola columna

Durante la prueba de la máquina de prueba de tracción electrónica de una sola columna Wy - 200a, se adopta el control de doble circuito cerrado de fuerza y desplazamiento totalmente digital, y se adopta el sistema de servomotores, la transmisión de tornillo de bola de precisión, el sensor de alta precisión y el sistema de medición y control de nueva generación para garantizar efectivamente la precisión y estabilidad de la medición del producto.

---

Wy - 200a electrónica de una sola columnaMáquina de prueba de tracciónSe adopta la digitalización completa durante la pruebaFuerza、DesplazamientoEl control de doble circuito cerrado utiliza un sistema de servomotores, una transmisión de tornillo de bola de precisión, sensores de alta precisión y una nueva generación de sistemas de medición y control para garantizar efectivamente la precisión y estabilidad de la medición del producto.
Esta máquina de prueba se puede utilizar para detectar productos de materiales metálicos y no metálicos.Estiramiento、Resistencia a la compresión、Desprendimiento、Desgarro、Resistencia a la flexión、Tres puntos de descuento、Resistencia al Corte、PunciónOtras propiedades físicas. Al mismo tiempo, se pueden realizar pruebas y procesamiento de datos de acuerdo con gb, iso, jis, astm, Din y una variedad de estándares proporcionados por el usuario.
Esta máquina de prueba es ampliamente utilizada en la inspección y análisis de materiales en productos electrónicos, energía, productos de hardware, accesorios de automóviles y motocicletas, sujetadores, aeroespacial, cables eléctricos, caucho y plástico, embalaje de papel, tela textil y otras industrias. Los datos de prueba son precisos y el rendimiento es estable, y es un instrumento experimental ideal para laboratorios empresariales, instituciones de enseñanza superior e instituciones de investigación científica.
Parámetros de la máquina de prueba de tracción electrónica de una sola columna:
1. carga máxima: 2000n;
2. opción de carga: 50n / 100n / 200n / 500n / 1000n / 2000n;
3. precisión de medición: nivel 0,5;
4. rango de medición de carga: 0,5 - 100% fs;
5. límite de error permitido para la indicación de la fuerza de prueba: dentro de ± 1% del valor indicado;
6. resolución de la fuerza de prueba: 1 / ± 500000 de la fuerza máxima de prueba;
7. frecuencia de muestreo: 400 veces por segundo;
8. rango de medición de deformación: 0,2% - 100% fs;
9. límite de error de visualización de deformación: dentro de ± 1 del valor de visualización;
10. resolución de deformación: 1 / 8000 de la deformación máxima
11. límite de error de indicación de desplazamiento: dentro de ± 1 de la indicación;
12. resolución de desplazamiento: 1,0 micras
13. rango de ajuste de la velocidad de desplazamiento: 0001 - 500mm / min
14. precisión del control de la velocidad de desplazamiento: dentro de ± 1,0% del valor establecido;
15. ancho de prueba efectivo: 150 mm (no limitado a la izquierda y a la derecha)
16. recorrido efectivo: 700mm (cuando no se instala el accesorio de prueba)
17. tamaño exterior (l × W × h): 410 × 405 × 1200mm)
18. fuente de alimentación utilizada: 220V 50hz 1kw de una sola fase;
19. peso: unos 70 kg;
Máquina de prueba de tracción electrónica de una sola columnaCaracterísticas:
1. la tecnología avanzada de integración de chips y el sistema de adquisición y amplificación de datos diseñado profesionalmente tienen las ventajas de un alto grado de integración, estabilidad y confiabilidad, y un uso conveniente. El software de control puede lograr la búsqueda automática.Resistencia a la tracción、Límite elástico,Resistencia a la presión、Resistencia a la rotura, resistencia a la desprendimiento, módulo de elasticidad、ExtensiónY otros datos de detección,Edición de fórmulas abiertasPuede calcular automáticamente los resultados de los datos de fuerza, estrés, desplazamiento y deformación de cualquier punto fijo durante la prueba. El control y el procesamiento de datos del proceso de prueba cumplen con los requisitos estándar de las pruebas de materiales relevantes.
2. modo de control: carga fija, velocidad fija, desplazamiento de posicionamiento y otros métodos de control son opcionales;
3. limpieza automática: después del inicio de la prueba, el sistema de medición se ajusta automáticamente a cero;
4. cambio automático: cambiar automáticamente al rango adecuado de acuerdo con el tamaño de la carga para garantizar la precisión de los datos de medición;
5. memoria automática: memoria automática de datos de prueba y condiciones de prueba para eliminar la pérdida de datos causada por olvidar la memoria;
6. prueba por lotes: para las muestras con los mismos parámetros, se puede completar un lote de pruebas paso a paso después de un ajuste;
7. método de visualización: los datos y las curvas se muestran dinámicamente con el proceso de prueba;
8. recorrido de la curva: después de la finalización de la prueba, la curva se puede volver a analizar y los datos correspondientes a cada punto de la curva de prueba se pueden encontrar con el ratón;
9. selección de curvas: se pueden seleccionar curvas de estrés - tensión, fuerza - desplazamiento, fuerza - tiempo, desplazamiento - tiempo para mostrar e imprimir;
10. cambio de unidad: unidades de fuerza: (g, kg, n, lb), unidades de estrés: (kg / mm2, n / mm2, mpa, lbf / in2) unidades de desplazamiento: (m, mm, in)
11. informe de prueba: el informe de prueba se puede programar e imprimir en el formato requerido por el usuario, y se pueden exportar archivos Word o excel;
12. protección de la seguridad: cuando se supera el 2% al 10% de la carga máxima, se realiza automáticamente la protección de la seguridad, la protección contra sobrecarga y parada, y la protección de límite;
13. los indicadores de rendimiento mecánico de las muestras se pueden detectar y calcular automáticamente, o el proceso de análisis se puede intervenir manualmente para corregir los resultados del análisis automático de acuerdo con los requisitos de las normas pertinentes para mejorar la precisión de los datos;
Configuración estándar aleatoria:
1. sensores de carga:Estados UnidosMKCELLSElemento de carga de alta precisión, uno opcional dentro de 2000n;
2. sistema de inducción de desplazamiento: alta precisiónCodificadores fotoeléctricosUn conjunto de codificadores de desplazamiento de inducción;
3. tarjeta de adquisición de datos: una placa base de control de medición th2000;
4. software de prueba: tm2101 un conjunto de sistemas de medición y control en inglés / chino simplificado / tradicional;
5. sistema de energía:Servomotor AC y sistema de accionamiento de controlUn conjunto;
6. sistema de transmisión:Italia haitecUna caja de cambios y un conjunto de transmisión de tornillo de precisión de taiwán;
7. herramientas de prueba: formular un conjunto de herramientas de prueba de acuerdo con las muestras del cliente;
8. computadora de análisis de datos: una computadora lenovo.
