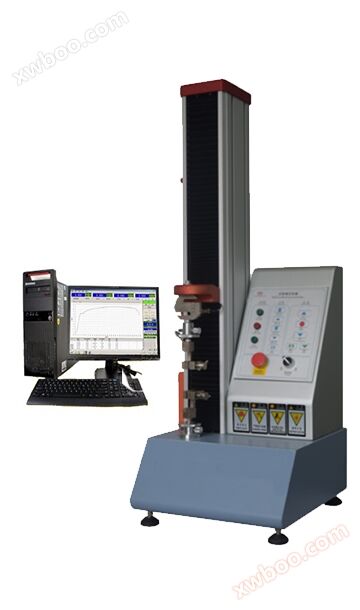

Máquina de tracción de materiales de una sola columna

Visión general de la máquina de tracción de materiales de una sola columna: modelo: la máquina de tracción Wy - 200a adopta el control de doble circuito cerrado de fuerza y desplazamiento totalmente digital durante la prueba, adopta el sistema de accionamiento servomotor, la transmisión de tornillo de bola de precisión, el sensor de alta precisión y el sistema de medición y control de nueva generación para garantizar efectivamente la precisión y estabilidad de la medición del producto.

---

Materiales de una sola columnaMáquina de tracciónVisión general:

Modelo: Wy - 200a
Máquina de tracciónDurante el proceso de prueba, se adopta el control de doble circuito cerrado de fuerza y desplazamiento totalmente digital, y se adopta el sistema de servomotores, la transmisión de tornillo de bola de precisión, el sensor de alta precisión y el sistema de medición y control de nueva generación para garantizar efectivamente la precisión y estabilidad de la medición del producto.

Se puede utilizar para detectar las propiedades físicas de tracción, compresión, desprendimiento, desgarro, flexión, flexión de tres puntos, cizallamiento y punción de productos metálicos y no metálicos. Al mismo tiempo, se pueden realizar pruebas y procesamiento de datos de acuerdo con gb, iso, jis, astm, Din y una variedad de estándares proporcionados por el usuario.

ElMáquina de tracciónAmpliamente utilizado en productos electrónicos, energía, productos de hardware, accesorios de automóviles y motocicletas, sujetadores, aeroespacial, cables eléctricos, caucho y plástico, embalaje de papel, tela textil y otras industrias. Los datos de prueba son precisos y el rendimiento es estable, y es un instrumento experimental ideal para laboratorios empresariales, instituciones de enseñanza superior e instituciones de investigación científica.

Máquina de tracción de materiales de una sola columnaParámetros:

1. carga máxima: 2000n;

2. opción de carga: 50n / 100n / 200n / 500n / 1000n / 2000n;

3. precisión de medición: nivel 0,5;

4. rango de medición de carga: 0,5 - 100% fs;

5. límite de error permitido para la indicación de la fuerza de prueba: dentro de ± 1% del valor indicado;

6. resolución de la fuerza de prueba: 1 / ± 500000 de la fuerza máxima de prueba;

7. frecuencia de muestreo: 400 veces por segundo;

8. rango de medición de deformación: 0,2% - 100% fs;

9. límite de error de visualización de deformación: dentro de ± 1 del valor de visualización;

10. resolución de deformación: 1 / 8000 de la deformación máxima

11. límite de error de indicación de desplazamiento: dentro de ± 1 de la indicación;

12. resolución de desplazamiento: 1,0 micras

13. rango de ajuste de la velocidad de desplazamiento: 0001 - 500mm / min

14. precisión del control de la velocidad de desplazamiento: dentro de ± 1,0% del valor establecido;

15. ancho de prueba efectivo: 150 mm (no limitado a la izquierda y a la derecha)

16. recorrido efectivo: 700mm (cuando no se instala el accesorio de prueba)

17. tamaño exterior (l × W × h): 410 × 405 × 1200mm)

18. fuente de alimentación utilizada: 220V 50hz 1kw de una sola fase;

19. peso: unos 70 kg;

Máquina de tracción de materiales de una sola columnaCaracterísticas:

1. la tecnología avanzada de integración de chips y el sistema de adquisición y amplificación de datos diseñado profesionalmente tienen las ventajas de un alto grado de integración, estabilidad y confiabilidad, y un uso conveniente. El software de control puede obtener automáticamente datos de detección como resistencia a la tracción, resistencia al rendimiento, resistencia a la compresión, resistencia a la rotura, resistencia a la descamación, módulo de elasticidad y tasa de extensión, y la edición de fórmulas abiertas puede calcular automáticamente los resultados de fuerza, esfuerzo, desplazamiento y deformación de cualquier punto fijo durante la prueba. El control y el procesamiento de datos del proceso de prueba cumplen con los requisitos estándar de las pruebas de materiales relevantes.

2. modo de control: carga fija, velocidad fija, desplazamiento de posicionamiento y otros métodos de control son opcionales;

3. limpieza automática: después del inicio de la prueba, el sistema de medición se ajusta automáticamente a cero;

4. cambio automático: cambiar automáticamente al rango adecuado de acuerdo con el tamaño de la carga para garantizar la precisión de los datos de medición;

5. memoria automática: memoria automática de datos de prueba y condiciones de prueba para eliminar la pérdida de datos causada por olvidar la memoria;

6. prueba por lotes: para las muestras con los mismos parámetros, se puede completar un lote de pruebas paso a paso después de un ajuste;

7. método de visualización: los datos y las curvas se muestran dinámicamente con el proceso de prueba;

8. recorrido de la curva: después de la finalización de la prueba, la curva se puede volver a analizar y los datos correspondientes a cada punto de la curva de prueba se pueden encontrar con el ratón;

9. selección de curvas: se pueden seleccionar curvas de estrés - tensión, fuerza - desplazamiento, fuerza - tiempo, desplazamiento - tiempo para mostrar e imprimir;

10. cambio de unidad: unidades de fuerza: (g, kg, n, lb), unidades de estrés: (kg / mm2, n / mm2, mpa, lbf / in2) unidades de desplazamiento: (m, mm, in)

11. informe de prueba: el informe de prueba se puede programar e imprimir en el formato requerido por el usuario, y se pueden exportar archivos Word o excel;

12. protección de la seguridad: cuando se supera el 2% al 10% de la carga máxima, se realiza automáticamente la protección de la seguridad, la protección contra sobrecarga y parada, y la protección de límite;

13. los indicadores de rendimiento mecánico de las muestras se pueden detectar y calcular automáticamente, o el proceso de análisis se puede intervenir manualmente para corregir los resultados del análisis automático de acuerdo con los requisitos de las normas pertinentes para mejorar la precisión de los datos;

Configuración estándar de la máquina de tracción:

1. sensor de carga: dólar de carga de alta precisión mkcells de los Estados unidos, uno opcional dentro de 2000n;

2. sistema de inducción de desplazamiento: un conjunto de codificadores de desplazamiento completo de inducción de codificadores fotoeléctricos de alta precisión;

3. tarjeta de adquisición de datos: una placa base de control de medición th2000;

4. software de prueba: tm2101 un conjunto de sistemas de medición y control en inglés / chino simplificado / tradicional;

5. sistema de potencia: un conjunto de servomotores de ca y sistemas de accionamiento de control;

6. sistema de transmisión: una caja de cambios haitec en Italia y un conjunto de transmisión de tornillo de precisión de taiwán;

7. herramientas de prueba: formular un conjunto de herramientas de prueba de acuerdo con las muestras del cliente;

8. computadora de análisis de datos: una computadora lenovo.
